थ्रेड प्लग गेज के बा .

हमनी के कंपनी नाममात्र के व्यास 0.8mm-300mm मीट्रिक (M), अमेरिकी (UN , UNC, UNF, UNEF, UNS, एनपीएससी, एनपीएसएम, एनपीएसएच, एनपीएसएफ, एनपीएसआई, एनपीएसएल, एनएच), ब्रिटिश (बीएसएसडब्ल्यू, बीएसएफ), जापानी मानक आरपी (डीआईएन2999), चौकोर बकल्स, चौकोर बकल, चौकोर बकल्स, चौकोर बकल, चौकोर बकल (डीएन 29999) के अनुकूलित कर सकेले। DIN405), दाँतेदार, ट्रेपेज़ॉइडल (TR, ACME, STUB ACME), गैस सिलेंडर (PZ, W), टेपर (एनपीटी, एनपीटीएफ, जेड, बीकेजी, आर, आरबी, आरसी, आरपी, पीटी, जेडजी, डब्ल्यूकेजी, बीएसपीटी, एएनपीटी, पीटीएफ, आदि), पाइप गँव, पीएसपी, बी मशीन (एसएम), एसटी तार धागा गेज, साइकिल (बैटरी कार) विशेष धागा गेज (बी, ईसा पूर्व), बिजली के उपकरण विशेष धागा (1BA, 2BA, 3BA, 4BA, 5BA, आदि), वाल्व धागा (5V1, 8V1, आदि) 80 ° धागा गेज (PG7, pg16, pg11, pg11, pg11, pg11, pg11, pg16 PG29, PG36 PG42, PG48), एपीआई मानक गेज, एपीआई तेल पाइप धागा गेज, एपीआई टेपर गेज, सकर रॉड धागा गेज (CYG13-10, CYG16-10, CYG19-10, CYG22-10, CYG25-10, CIG29-10, CYG25-10, CYG22-10, CYG22-10, CYG22-10, CYG22-10, CYG22-10

केजीजी32-10, केजीजी36-10, केजीजी40-10), तेल पाइप धागा गेज (एलपी, टीबीजी, ऊपर टीबीजी, सीएसजी, एलसीएसजी, एनसी)।

धागा प्लग गेज के परिशुद्धता माप परिभाषा आ कोर फंक्शन

स्टोरेन के थ्रेड प्लग गेज जरूरी मेट्रोलॉजी टूल हवें जे आंतरिक पेंच धागा सभ के आयामी सटीकता के सत्यापन करे खातिर बनावल गइल बाड़ें, अंतर्राष्ट्रीय मानक सभ के अनुपालन आ इष्टतम यांत्रिक परफार्मेंस सुनिश्चित करे खातिर बनावल गइल बाड़ें। एगो महत्वपूर्ण धागा के माप के रूप में, हमनी के समाधान एगो ड्यूल-फंक्शन GO/NO-GO डिजाइन के माध्यम से परिशुद्धता के परिभाषित करेला, विविध धागा के प्रकार तक के-पाप सिस्टम खातिर मीट्रिक आ इंच आधारित प्रोफाइल से विशेष बीएसपी धागा गेज आ बीएसपीपी धागा गेज तक।

धागा निरीक्षण में सटीकता के परिभाषित कइल

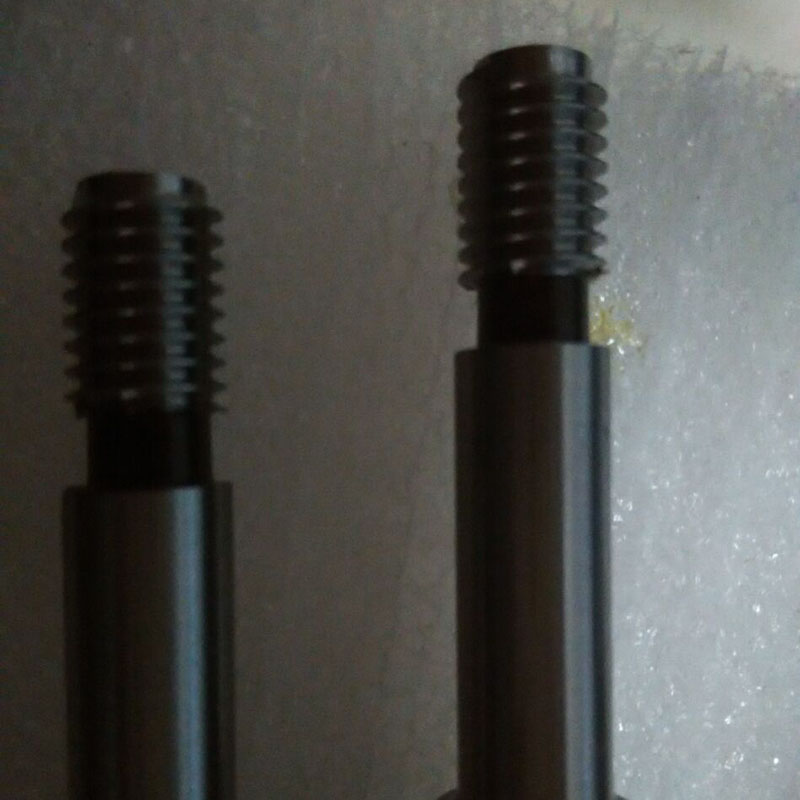

थ्रेड प्लग गेज बाइनरी सत्यापन उपकरण के रूप में काम करे ला: "गो" छोर के आंतरिक धागा से सुचारू रूप से गुजरे के पड़े ला, ई पुष्टि करे ला कि ऊ न्यूनतम सामग्री के स्थिति (नाममात्र के आकार माइनस अनुमत सहनशीलता) के पूरा करे ला जबकि "नो-गो" अंत में प्रवेश ना करे के चाहीं, ई सुनिश्चित कइल कि थ्रेड अधिकतम अनुमत सहनशीलता से ढेर ना होखे। ई डिजाइन व्यक्तिपरक निर्णय के खतम क देला, पिच व्यास, थ्रेड एंगल (जइसे कि मीट्रिक खातिर 60°, बीएसपी खातिर 55°), आ पिच नियर महत्वपूर्ण पैरामीटर सभ खातिर वस्तुनिष्ठ परिणाम उपलब्ध करावे ला। स्टोरेन के गेज थ्रेड प्लग गेज मानक संदर्भ जइसे कि ISO 965-3, ASME B1.2, आ DIN 13 के पालन करे ला, उद्योग सभ में ट्रेस करे लायक सटीकता के गारंटी देला।

विविध अनुप्रयोगन खातिर कोर फंक्शन

व्यापक थ्रेड प्रकार कवरेज के बा

हमनी के पेंच धागा गेज धागा प्रोफाइल के एगो चौड़ा स्पेक्ट्रम के समायोजित करेला:

मीट्रिक थ्रेड (M Series): सामान्य औद्योगिक उपयोग खातिर आदर्श, ऑटोमोटिव इंजन के घटक नियर टाइट-सहिष्णुता अनुप्रयोग सभ खातिर 6H तक के परिशुद्धता ग्रेड सभ के साथ।
बीएसपीपी (समानांतर) & बीएसपीटी (टेपर) थ्रेड: हाइड्रोलिक सिस्टम (बीएसपीपी) आ गैस पाइपलाइन (बीएसपीटी) में लीक-प्रूफ पाइप कनेक्शन खातिर इंजीनियरिंग कइल गइल, आईएसओ 7-1 आ बीएस एन 10226 मानक के पालन सुनिश्चित कइल।
एनपीटी धागा: प्रति ASME B1.20.1 के लिए शंक्वाकार पाइप धागा के लिए कस्टम समाधान, तेल और गैस क्षेत्र के दबाव अखंडता के लिए महत्वपूर्ण बा।

गुणवत्ता नियंत्रण में दक्षता के बा

सहज ज्ञान युक्त GO/NO-GO तंत्र मैनुअल माप के तरीका के तुलना में निरीक्षण के समय में 50% तक ले कम हो जाला, जेकरा चलते ई उच्च मात्रा वाला उत्पादन लाइन सभ खातिर अनिवार्य हो जाला। गैर-अनुरूप धागा सभ के तुरंत झंडा देखा के, हमनी के थ्रेड गेज टूल रिवर्क लागत के कम से कम करे ला आ खराब घटक सभ के असेंबली में आगे बढ़े से रोके ला – एयरोस्पेस फास्टनर निर्माण भा मेडिकल डिवाइस उत्पादन में एगो जरूरी काम, जहाँ धागा के बिफलता के जोखिम भयावह होला।

सामग्री अउर डिजाइन स्थायित्व के बा

हाई-कार्बन टूल स्टील (60hrc+) भा टंगस्टन कार्बाइड से सटल, स्टोरेन के धागा के प्लग नापने वाला लोग पहनने के प्रतिरोध करे ला आ हाई-टेम्परेचर भा घर्षण वाला वातावरण में भी आयामी स्थिरता के बनावे रखे ला। सतह के फिनिश (Ra ≤ 0.05μm) चिकना इंसर्शन सुनिश्चित करे ला, जवना से गेज आ वर्कपीस दुनों के बार-बार इस्तेमाल के दौरान नुकसान से बचावल जाला।

आलोचनात्मक धागा आश्वासन खातिर स्टोरेन में भरोसा

चाहे ऑटोमोटिव ट्रांसमिशन में आंतरिक धागा के कैलिब्रेट कइल, औद्योगिक हाइड्रोलिक्स में बीएसपीपी कनेक्शन के सत्यापन कइल, भा ऊर्जा बुनियादी ढांचा में एनपीटी थ्रेड के अनुपालन सुनिश्चित कइल, स्टोरेन के थ्रेड प्लग गेज बेजोड़ परिशुद्धता आ विश्वसनीयता देला। धागा प्लग गेज मानक के कठोर पालन के संयोजन करके वैश्विक थ्रेड प्रकार खातिर बहुमुखी डिजाइन के साथ, हमनी के निर्माता लोग के जीरो-डिफेक्ट उत्पादन हासिल करे खातिर सशक्त बनावेनी जा-एक समय में एक धागा।

थ्रेड प्लग गेज के तकनीकी विनिर्देश आ निर्माण प्रक्रिया

स्टोरेन के थ्रेड प्लग गेज परिशुद्धता-इंजीनियरिंग मेट्रोलॉजी टूल हवें जे आंतरिक धागा निरीक्षण के सख्त मांग के पूरा करे खातिर बनावल गइल बाड़ें, बिस्तार से तकनीकी बिसेसता सभ के कठोर निर्माण प्रक्रिया सभ के साथ मिला के सटीकता, स्थायित्व, आ वैश्विक मानक सभ के अनुपालन सुनिश्चित करे लें। पेंच थ्रेड गेज आ बीएसपी थ्रेड गेज के एगो भरोसेमंद प्रदाता के रूप में, हमनी के अइसन समाधान देवेनी जा जवन ऑटोमोटिव से लेके एयरोस्पेस तक के उद्योगन खातिर थ्रेड माप में उत्कृष्टता के परिभाषित करेला।

तकनीकी विनिर्देश: हर आवेदन खातिर परिशुद्धता परिभाषित कइल गइल बा

आकार अउर धागा के प्रकार कवरेज

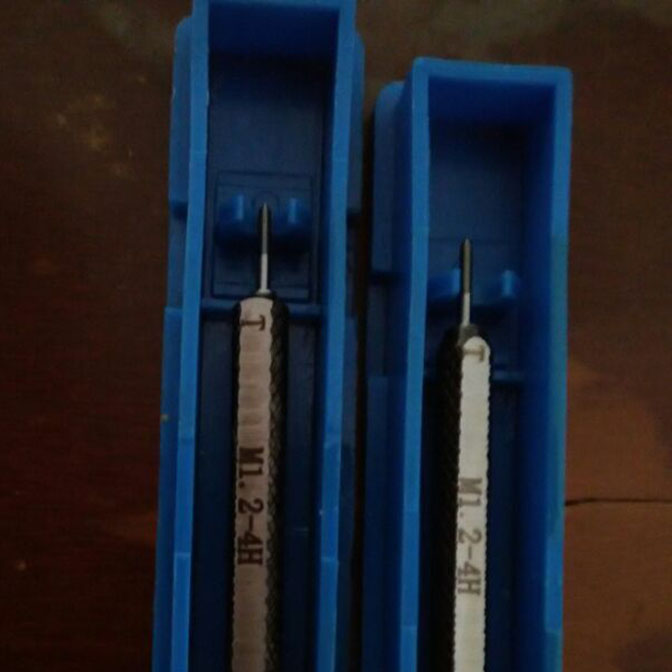

हमनी के धागा प्लग गेज माइक्रो-सटीक घटक खातिर 0.8mm (M1) से लेके भारी औद्योगिक धागा खातिर 300mm (M300) तक एगो बहुमुखी नाममात्र के व्यास रेंज में फैलल बा, विविध प्रोफाइल के समायोजित करत:

मीट्रिक थ्रेड (ISO): ग्रेड 4H से 8H, सामान्य इंजीनियरिंग खातिर आदर्श (जइसे कि, M20×1.5-6H);
बीएसपीपी एंड बीएसपीटी थ्रेड: समानांतर (बीएसपीपी, आईएसओ 7-1) आ पतला (बीएसपीटी, बीएस एन 10226) लीक-प्रूफ पाइप कनेक्शन खातिर वेरिएंट, जवना में G1/2 आ R1/4 नियर साइज सामिल बा;
विशेष प्रकार: एनपीटी, एसीएमई, आ मालिकाना थ्रेड खातिर कस्टम समाधान, थ्रेड प्लग गेज मानक संदर्भ जइसे कि एएसएमई बी 1.2 आ डीआईएन 13 के साथ संगतता सुनिश्चित कइल।

सटीकता अउर सहिष्णुता नियंत्रण

परिशुद्धता वर्ग H6 से H9 (H6 के उच्चतम ग्रेड के रूप में) में उपलब्ध बा, हमनी के गेज माइक्रोन-स्तर के सटीकता (जइसे कि, M10×1.0 खातिर ±0.0015mm) हासिल करेला। हर थ्रेड मापने वाला गेज के ट्रेस करे लायक मानक सभ के बिपरीत कैलिब्रेट कइल जाला, एकरे साथ राष्ट्रीय मेट्रोलॉजी इंस्टीट्यूट (जइसे कि, एनआईएसटी, पीटीबी) से लिंक करे वाला प्रमाणीकरण भी होला, आईएसओ 9001 क्वालिटी सिस्टम सभ के पालन सुनिश्चित करे ला।

सामग्री अउर सतह के खत्म

हाई-कार्बन टूल स्टील (60hrc+ में कठोर) या चरम पहनने के प्रतिरोध खातिर टंगस्टन कार्बाइड से बनल, हमनी के धागा गेज उपकरण में आईना निहन आरए 0.05μm सतह फिनिश के सुविधा बा, जवना से इन्सर्शन के दौरान घर्षण कम से कम होखे। वैकल्पिक टीन कोटिंग कठोर वातावरण में जंग प्रतिरोध बढ़ावेला, सेवा जीवन के 25% बढ़ा देला।

निर्माण प्रक्रिया: हर कदम में कारीगरी

कंप्यूटर-सहायता वाला डिजाइन (सीएडी 1।)

प्रक्रिया के सुरुआत थ्रेड पैरामीटर सभ के 3D मॉडलिंग से होला-पिच, फ्लैंक एंगल, आ टॉलरेंस जोन-कवनो एडवांस सॉफ्टवेयर के इस्तेमाल से ग्राहक के बिसेसता आ थ्रेड प्लग गेज मानक आवश्यकता सभ के साथ संरेखण सुनिश्चित कइल जाला। विशेष मॉड्यूल बीएसपीपी थ्रेड गेज नियर जटिल प्रोफाइल सभ के संभाले लें, 55° थ्रेड कोण आ समानांतर पार्श्व डिजाइन सभ के सटीक प्रतिकृति सुनिश्चित करे लें।

परिशुद्धता मशीनिंग के बा .

कच्चा माल के सीएनसी पीसे से पहिले कठोरता के अनुकूल बनावे खातिर हीट ट्रीटमेंट होला आ माइक्रोन-स्तर के सटीकता के साथ थ्रेड प्रोफाइल के आकार देला। जटिल ज्यामिति सभ खातिर, तार ईडीएम (इलेक्ट्रिकल डिस्चार्ज मशीनिंग) के इस्तेमाल तेज, बर-मुक्त धागा के जड़ बनावे खातिर कइल जाला, टाइट-टॉलरेंस अनुप्रयोग सभ में माप के गलती के रोके खातिर बहुत महत्व के होला।

सुपरफिनिशिंग अउर कैलिब्रेशन

एगो कठोर सुपरफिनिशिंग प्रक्रिया गेज के सतह के निर्दिष्ट आरए फिनिश से पॉलिश करे ले, एकरे बाद कोऑर्डिनेट माप मशीन (CMM) आ ऑप्टिकल इंटरफेरोमीटर के इस्तेमाल से बहु-बिंदु कैलिब्रेशन होला। एह से ई सुनिश्चित होला कि "गो" आ "नो-गो" दुनों अंत अपना-अपना सहिष्णुता सीमा के पूरा करे ला, जइसन कि अंतर्राष्ट्रीय मानक सभ द्वारा परिभाषित कइल गइल बा।

गुणवत्ता आश्वासन अउर प्रमाणीकरण

हर थ्रेड प्लग गेज GO/NO-GO प्रदर्शन के सत्यापन करे खातिर 100% फंक्शनल टेस्टिंग से गुजरे ला, परिणाम सभ के एगो ट्रेस करे लायक रिपोर्ट में दस्तावेजीकरण कइल गइल बा। गुणवत्ता के प्रति ई प्रतिबद्धता हमनी के गेज के ओह उद्योगन खातिर पसंदीदा पसंद बनावेला जहाँ धागा के अखंडता गैर-बातचीत योग्य बा, जइसे कि एयरोस्पेस फास्टनर आ मेडिकल डिवाइस मैन्युफैक्चरिंग.

बेमेल परिशुद्धता खातिर ट्रस्ट स्टोरेन

चाहे रउआँ के मीट्रिक थ्रेड खातिर मानक थ्रेड प्लग गेज के जरूरत होखे, पाइप सिस्टम खातिर बिसेस बीएसपी थ्रेड गेज के जरूरत होखे, या मालिकाना प्रोफाइल सभ खातिर कस्टम समाधान के जरूरत होखे, स्टोरेन के तकनीकी बिसेसता आ निर्माण बिसेसज्ञता बेजोड़ बिस्वासजोगता देला। अभिनव इंजीनियरिंग के साथ वैश्विक मानक के एकीकरण करके, हमनी के ई सुनिश्चित करेनी जा कि हमनी के बनावल हर थ्रेड गेज टूल परिशुद्धता खातिर बेंचमार्क तय करे-अपना गुणवत्ता नियंत्रण प्रक्रिया के आत्मविश्वास के साथ सशक्त बनावे।
